Mod. PATC-TMC

Sous-stations haute tension

Équipement de mise à la terre et en court-circuit de phases pour sous-stations haute tension.
L'objectif principal de son installation est la protection du travailleur contre une mise en marche  accidentelle ou un éventuel retour de tension lors de travaux de réparation.

Conforme à la norme CEI 61230.

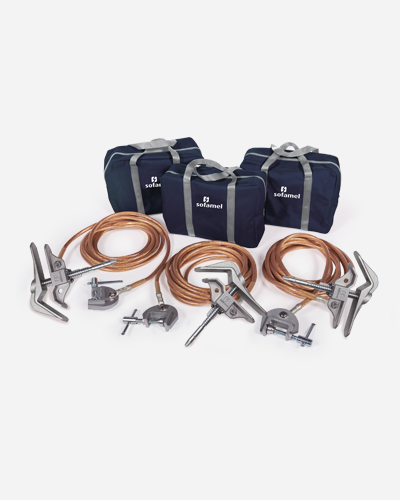

Composé de:

  • 3 pinces TMC en alliage d'aluminium avec vis de serrage pour conducteurs cylindriques de diamètre compris entre 10 et 70 mm, platines de max. 90 x 100 mm et barres de distribution flexibles de max. 50 x 120 mm.
  • 3 câbles en cuivre avec gaine isolante en PVC. Section et longueur selon modèle.
  • 3 étaux de mise à la terre TT-50.
  • 3 housses pour le transport et stockage de l'équipement.
