Mod. PATC-5014H

Sous-stations moyenne tension - Pinces orientables

Équipement de mise à la terre et en court-circuit pour sous-stations moyenne tension.
L'objectif principal de son installation est la protection du travailleur contre une mise en marche accidentelle ou un possible retour de tension lors de travaux de réparation.
La pince 5014H est parfaite pour les zones de difficile accès. La pince peut se régler en fonction de l'inclinaison requise grâce à son système de tête multidirectionnelle.

Conforme à la norme CEI 61230.

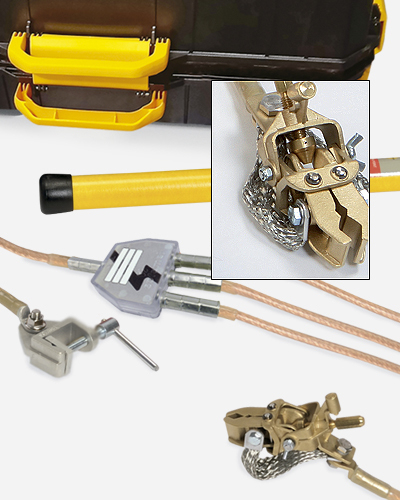

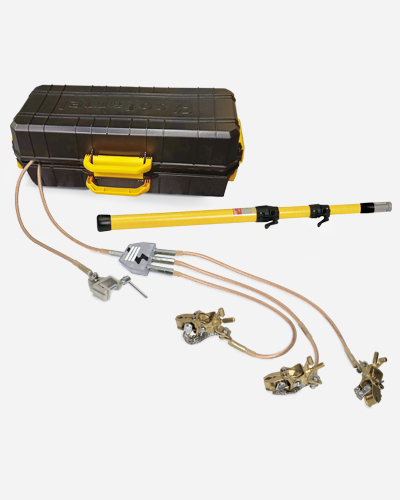

Composé de:

  • 3 pinces orientables en laiton 5014/H avec vis de serrage et axe hexagonal-12 pour conducteurs cylindriques d'un diamètre compris entre 5 et 25 mm.
  • 3 câbles en cuivre avec gaine isolante en PVC de 25, 35, 50 mm² de section (selon modèle) et de 0,75 m de long.
  • 1 câble en cuivre avec gaine isolante en PVC de 25, 35, 50 mm² de section (selon modèle) et de 2 m de long.
  • 1 connecteur de division à 3 sorties protégé par une carcasse en caoutchouc.
  • 1 étau de mise à la terre TT-38A.
  • 1 perche télescopique de 1,5 m à trois éléments.
  • 1 mallette en plastique pour le transport et stockage de l'équipement.
