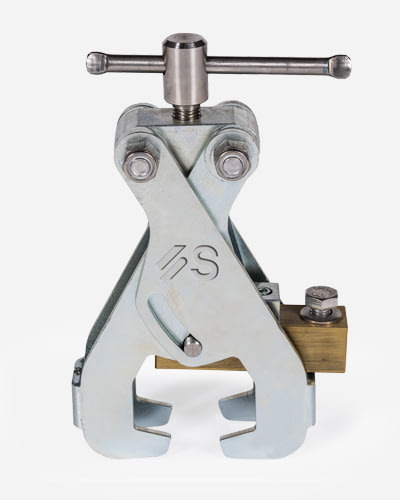

TPC-M12 es un un componente mecánico diseñado para montarse sobre bases fijas de conexión a tierra específicas, instaladas en equipos eléctricos.
Este dispositivo proporciona un punto de conexión seguro, fiable y repetible entre la instalación y el conjunto portátil de puesta a tierra durante las operaciones de mantenimiento.
Importante:
No constituye por sí sola un equipo portátil de puesta a tierra completo.
Está destinado a utilizarse en instalaciones previamente equipadas con bases fijas de conexión a tierra diseñadas para recibir este tipo de puente conector.
No puede montarse directamente sobre conductores, embarrados o bornes sin estas bases.
Características técnicas
- Prestación frente al cortocircuito validada conforme a UNE-EN IEC 61230 con cable de cobre de 150 mm²: 40 kA / 1 s (Icc) – 100 kA de corriente de pico.
- Rosca de conexión interna: M12.
- Peso: 0,526 kg.
Ventajas en instalaciones preparadas
El uso de bases fijas de conexión junto con el torno puente TPC proporciona:
- Operaciones de puesta a tierra más rápidas y seguras.
- Eliminación del apriete directo sobre conductores o embarrados.
- Puntos de puesta a tierra definidos y repetibles.
- Reducción del riesgo de conexiones incorrectas.
