Mod. PATC-PP15

Subestaciones de media tensión - Pinzas con barra de distribución

Equipo de puesta a tierra y cortocircuito para subestaciones de media tensión.
El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación.
La pinza PP-15 es adecuada para instalaciones con pletinas colocadas en posición horizontal o vertical.

Conforme a la norma IEC 61230.

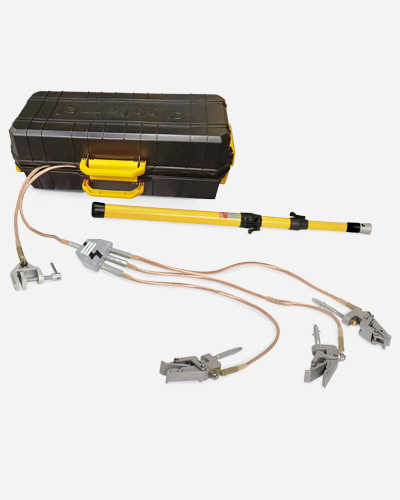

Compuesto por:

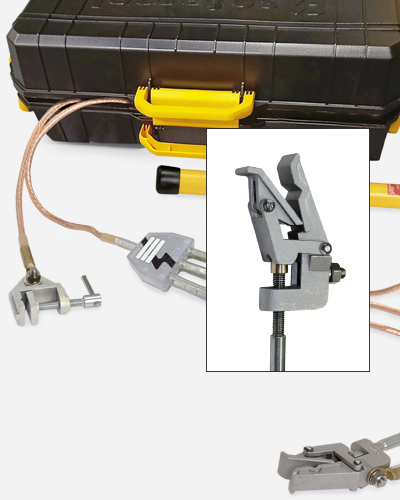

  • 3 pinzas de aluminio PP-15 de apriete por tornillo y eje bayoneta. Para conductores cilíndricos con diámetro entre 6 y 16 mm y pletina hasta 15 mm x 80 mm.
  • 3 cables de cobre con cubierta de PVC aislante de (25/35/50) mm2 de sección y 0,75 m de largo.
  • 1 cable de cobre con cubierta de PVC aislante de (25/35/50) mm2 de sección y
  •  2 m de largo.
  • 1 conector de trifurcación protegido con carcasa de goma.
  • 1 torno de puesta a tierra TT-38A.
  • 1 pértiga telescópica de 1,5 m compuesta por tres tramos.
  • 1 cofre de plástico para el transporte y almacenamiento del equipo.
